LUFTIKUS LUFT-Injektor-Kamin-Nebenluft-Umlenkungs-System
Der Energiespar-Zugbegrenzer / Zugregler



Innovative Technikmit großer Wirkung:
vermindert Staubaustritt und optimiert die Verbrennung für umweltbewusste Sparer

Vorteile


  • Höherer Nutzungsgrad und höhere Energieausbeute
  • Reduzierter Schadstoffausstoß
  • Bessere Verbrennung zur gleichmäßigen Kaminzug
  • Reduzierter Rauch- und Staub-Austritt
  • Belüftet den Kamin und schützt vor Versottung
  • Redutziert die Schallgeräusche
  • Einfache Installation



Funktion


Warum soll das Nebenluft-Umlenksystem "LUFTIKUS" eingesetzt werden?

Jede Abgasanlage wird in Ihrer Funktion beeinflusst durch die Witterung, durch die Außentemperatur oder durch Wind und Sturm.

Unabhängig davon, ob die Anlage bereits besteht oder neu installiert wird, die Betriebsbedingungen der Heizanlage werden durch die Witterung beeinflusst. Dabei verändern sich die Druckverhältnisse im Abgas ständig.

Bei längerer Brenndauer erhöht sich die Abgastemperatur erheblich und der Kaminzug wird beschleunigt. Deshalb ist der Einsatz eines Zugbegrenzers bei Biomassekesseln (Stückholzkessel, Hackschnitzel-Feuerungen, Pelletkessel, Kaminöfen, Kachelöfen, Küchenherde) erforderlich.

Das Nebenluft-Umlenksystem dient der Sicherstellung eines konstanten Förderdrucks, um eine optimale Verbrennung zuerreichen.

Auch Ihr(e) Kaminkehrermeister(in) oder Ihr(e) Heizungsfachmann(-frau) wird Sie gerne informieren.

Mit dem Einbau eines Zugbegrenzers mit optimierter Luftführung kann die Abgasanlage mit erhöhtem Nutzungsgrad betrieben werden und der Schadstoffausstoß reduziert werden.

Durch das Nebenluft-Umlenksystem wird die Geschwindigkeit des Abgasmassenstroms verringert und die Ruß- und Staubpartikel können so am Kamin aufgefangen werden und gelangen nicht in die Umwelt.

Die Wirtschaftlichkeit und Umweltverträglichkeit der Feuerstätte wird damit, wie in der Energie-Einspar-Verordnung gefordert, direkt positiv beeinflusst.

Wo kann das Nebenluft-Umlenksystem "LUFTIKUS" eingesetzt werden?

Speziell bei Kaminöfen, Kachelöfen, Küchenherden etc. ist der Einbau besonders von Vorteil, da die Feuerung dadurch positiv beeinflusst wird und sparsamer betrieben werden kann.

Hier empfiehlt sich nach Rücksprache mit Ihrem Schornsteinfeger besonders der Einbau direkt an der Reinigungsöffnung des Kamins.

Wie funktioniert das Nebenluft- Umlenksystem "LUFTIKUS"?

Durch die Umlenkung der angesaugten Luft hinter der Luftregelklappe, wird diese nicht auf direktem Weg dem Abgas beigemengt. Die Ansaugluftumlenkung mit Injektorwirkung ist eine geniale Konstruktion mit innovativer Wirkung auf den Zugbegrenzer und die gesamte Heizanlage. Die Wirkung der Regelklappe wird durch das Nebenluft-Umlenksystem Luftikus verstärkt und besser reguliert.

Einbau

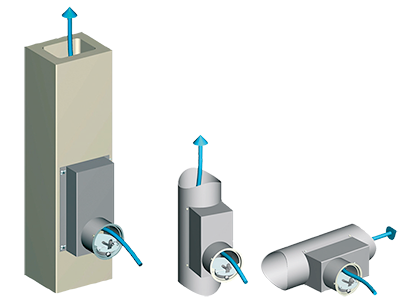

Der Luftikus Energiespar-Zugbegrenzer kann am Rauchrohr oder am Kamin montiert werden. Es stehen unterschiedliche Typen für alle Rauchrohr- und Kamintypen zur Verfügung. Sondermodelle können auf Anfrage gefertigt werden.




Einbau am Rauchrohr

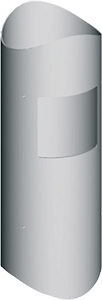

Rauchrohr mit Öffnung


Rauchrohr mit Öffnung

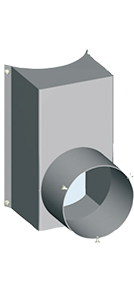

Luftikus Zugregler für Rauchrohrmontage


Luftikus für Rauchrohrmontage

Montierter Luftikus Zugbegrenzer


Montierter Luftikus

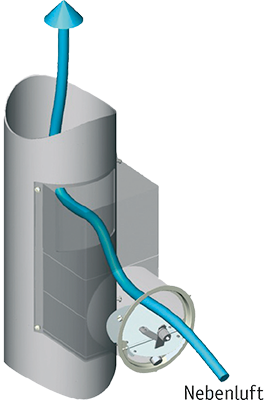

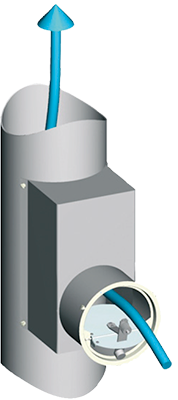

Optimierte Nebenluftführung durch Luftikus Zugbegrenzer


Optimierte Nebenluftführung




Einbauvarianten:

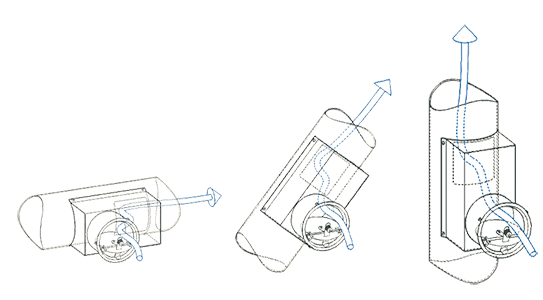

Waagrechter, senkrechter und schräger Einbau des Luftikus Zugreglers

Einbau am Kamin

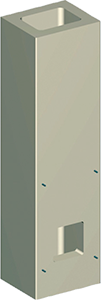

Kamin mit Öffnung


Kamin mit Öffnung

Luftikus Zugbegrenzer für Kaminmontage


Luftikus für Kaminmontage

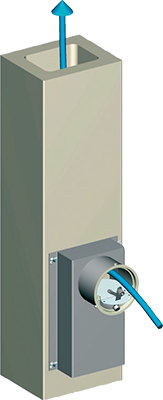

Montierter Luftikus Zugregler


Montierter Luftikus

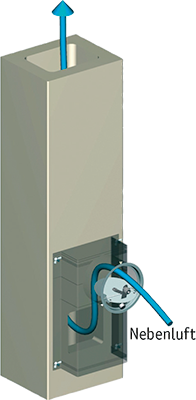

Optimierte Nebenluftführung durch Luftikus Zugbegrenzer


Optimierte Nebenluftführung




Einbauvarianten:

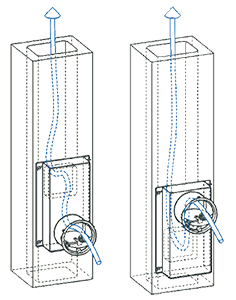

Montage oberhalb oder unterhalb des Kaminanstichs

Der Luftikus kann oberhalb und unterhalb des Kaminanstichs montiert werden:
Oberhalb des Kaminanstichs empfiehlt sich die Montage so, dass die Luft im unteren Teil des in die Regelklappe eintritt.


Technische Daten


Nebenluft-Umlenksystem mit Injektorwirkung für Feuerungsanlagen (Luftikus) wird in Deutschland gefertigt aus Qualitätsstahlblech. Es besteht aus der Regelklappe (Klappe nach DIN 4795), für deren Einbau die Bestimmungen des Regelklappenherstellers gelten.



Luftikus zum Einbau in das Rauchrohr

Art.-Nr. Typ ∅ Rauchrohr ∅ Regelklappe Einbaulänge Preis zzgl. Mwst. Preis inkl. Mwst.
R 01 130/150 130 mm 150 mm 290 mm 169,00 € 201,11 €
R 02 150/150 150 mm 150 mm 290 mm 169,00 € 201,11 €
R 03 180/150 180 mm 150 mm 290 mm 169,00 € 201,11 €
R 04 200/150 130 mm 200 mm 290 mm 169,00 € 201,11 €
R 05 250/230 250 mm 230 mm 370 mm 225,00 € 267,75 €
R 06 300/230 300 mm 230 mm 370 mm 225,00 € 267,75 €

Luftikus zum Anbau an den Kamin (Schornstein)

Art.-Nr. Typ ∅ Kamin ∅ Regelklappe Länge x Breite Preis zzgl. Mwst. Preis inkl. Mwst.
K 01 200/150 200 mm 150 mm 430 x 205 mm 179,00 € 213,01 €
K 02 350/230 350 mm 230 mm 500 x 275 mm 229,00 € 272,51 €

Technische Änderungen und Irrtürmer vorbehalten. Sondermodelleauf Anfrage. Preise ab Werk, in Euro. Konditionen auf Anfrage. Stand 05/2009
